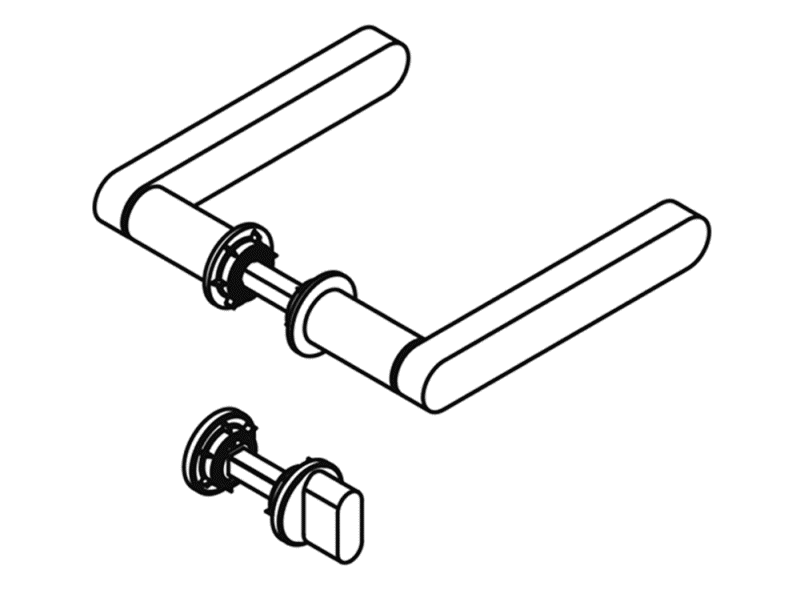

270XPM02.130 Свободно занятое множество HEWI Beschläge für Innentüren

с плоской розеткой, заглушка из нержавеющей стали с черным матовым порошковым покрытием, диаметр 32 мм, состоит из:
Г-образная дверная ручка модели 271XPM из нержавеющей стали (1.4301), черная матовая порошковая- с покрытием, диаметр крепления 21, 3 мм, длина 145 мм, с направляющей крепления. Квадратный штифт штифтовой части ручки 8 мм с трапециевидной резьбой, для Австрии квадратный штифт в области замка 8,5 мм с трапециевидной резьбой.
Фиксация ручек в запрессованном подшипнике с кольцевыми зубьями и полиамидная втулка подшипника скольжения с двумя кулачками в качестве противозакручивающего устройства в запрессовываемом подшипнике. Штифт с резьбой М5 фиксируется в углублении квадратного штифта для фиксации частей отверстий дверной ручки и, таким образом, способствует оптимальной передаче усилия на дверное полотно.
С туалетной розеткой из нержавеющей стали (1.4301), Черное матовое порошковое покрытие, диаметр 32 мм x 4,5 мм, унитазный болт 30 x 12 мм, версия с монетоприемником для аварийного открывания и опционально с индикатором (индикатор красный/зеленый) снаружи или без него.
Использовать в сочетании с Врезные замки согласно DIN 18251.
Сборка запрессовываемых головок с помощью монтажной гайки с трапециевидной резьбой, размер 19. Мы рекомендуем сборку с помощью накидного ключа размера 19. Размер фрезерования в области замка следящий элемент должен иметь номинальный размер 25 мм. Производственные допуски +/- 1 мм могут быть компенсированы запрессованным подшипником. Размер фрезеровки для установки туалетных розеток должен иметь номинальный размер 25 мм. Рекомендуется установка на жилые и межкомнатные двери с накладкой из ХДФ и средними слоями из трубчатой ​​ДСП или цельной ДСП или высококачественной, как в тупом, так и в рифленом вариантах. Обратите внимание, что мы рекомендуем устанавливать только те дверные элементы, которые были протестированы HEWI. Кроме того, mini можно установить и на непроверенные дверные элементы. Однако в этом случае HEWI не может гарантировать идеальную сборку и пригодность для длительного использования. Актуальный список проверенных дверных элементов можно найти на нашем веб-сайте Фурнитура с мини-розетками не подходит для использования на дверных элементах с функциями противопожарной, дымозащитной, взломостойкой, влажных помещений и радиационной защиты. Для оптимальной установки мы рекомендуем использовать дверные элементы, проверенные HEWI. дверные элементы от производителей, не проверенные нами, также подходят для установки mini при условии соответствия техническим требованиям. Пожалуйста, поймите, что в этом случае мы не можем гарантировать оптимальную установку.
Этот товар также доступен в специальных цветах.
