Интегрированная система испытаний POT на стальных профилях NOVATEST нагрузочные испытания ARCH-00150497

Система POT от Novatest-это комплексное и модульное решение, предназначенное для проведения механических испытаний стальных профилей в грунте, которые имеют решающее значение для проверки несущей способности и взаимодействия грунта с конструкцией в проектах фотоэлектрических систем, агрохолдингов и дорожной инфраструктуры. Испытания включают:

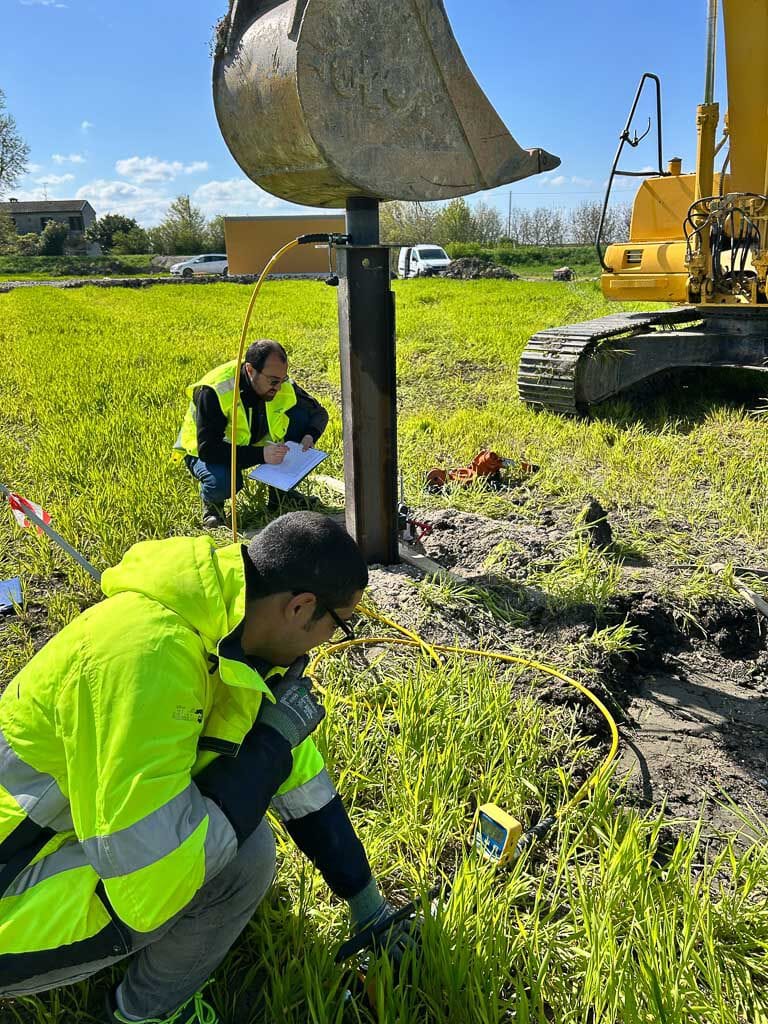

• испытание на вертикальное обжатие: оценивает осевое сопротивление тяги полюса.

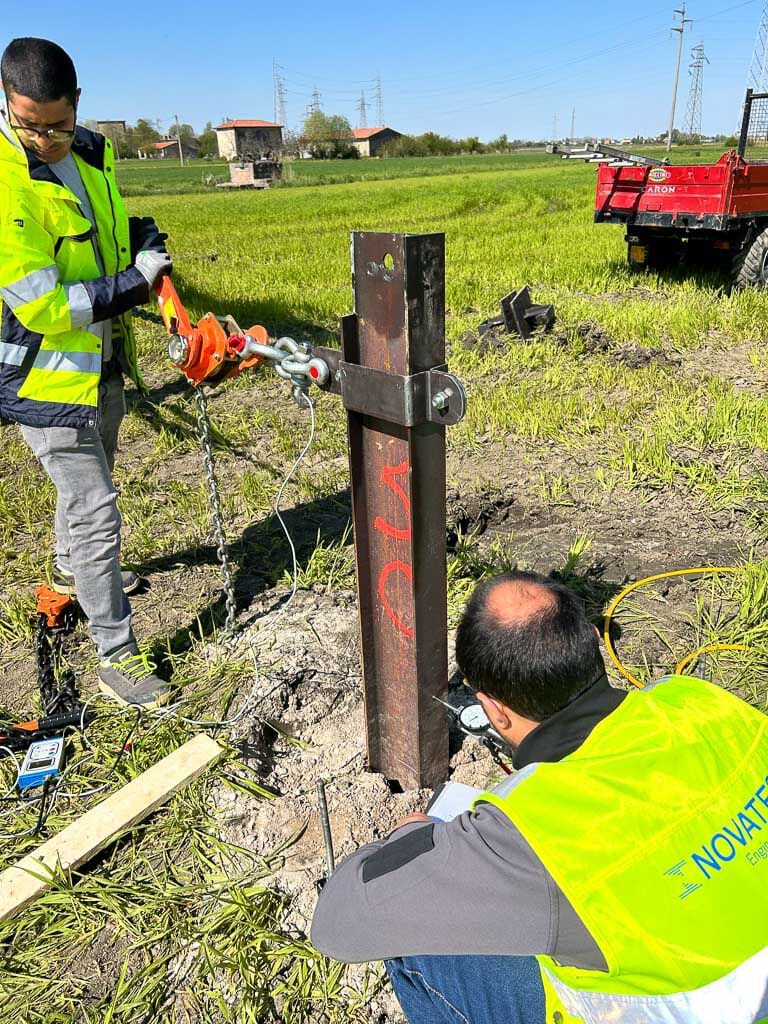

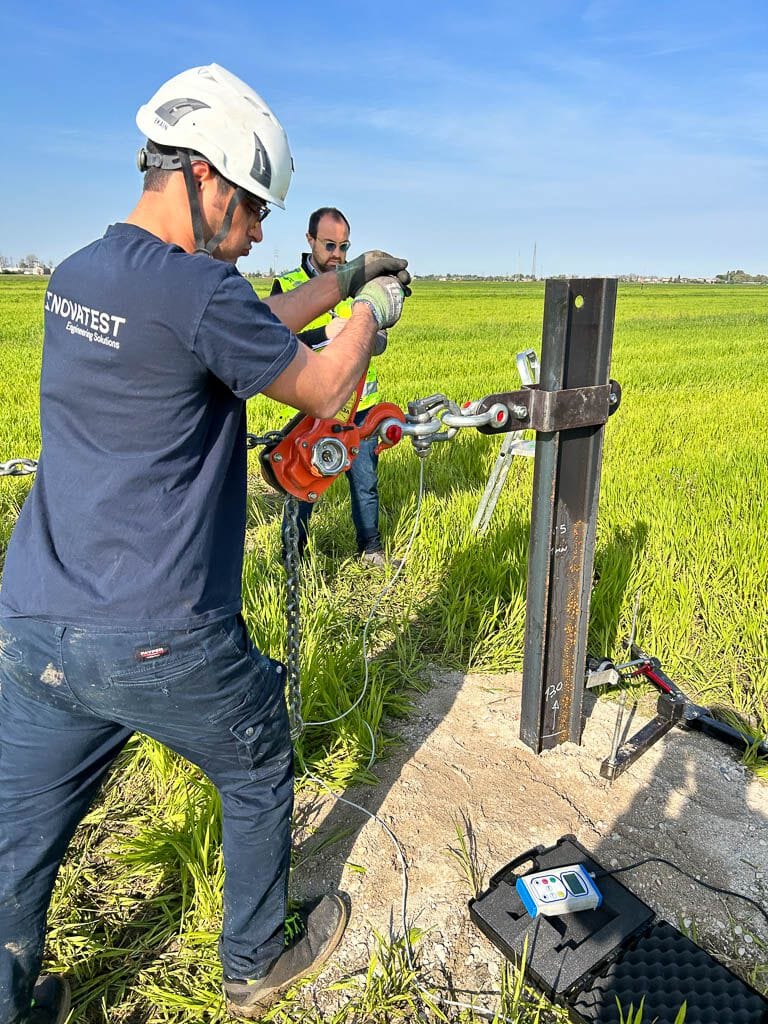

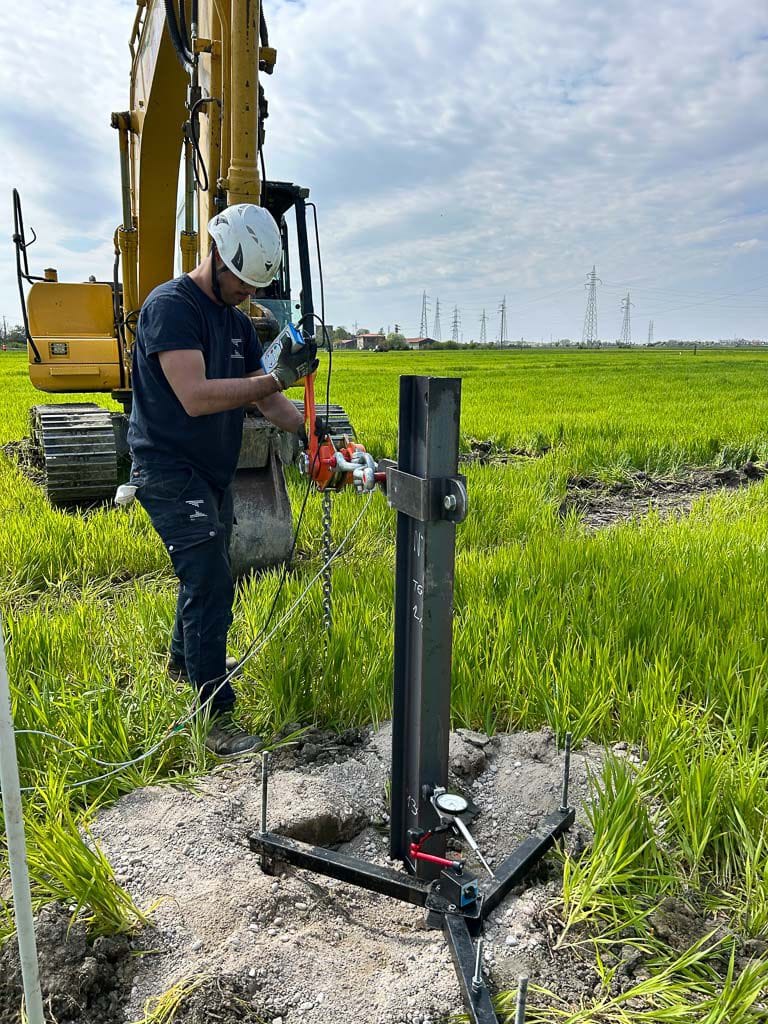

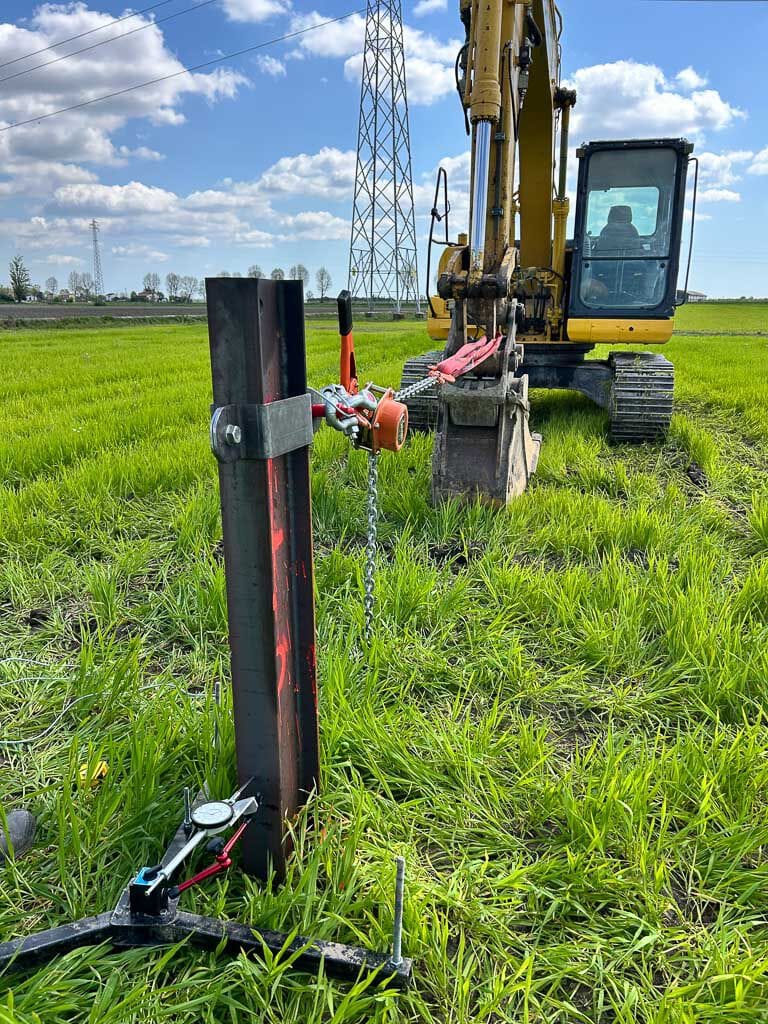

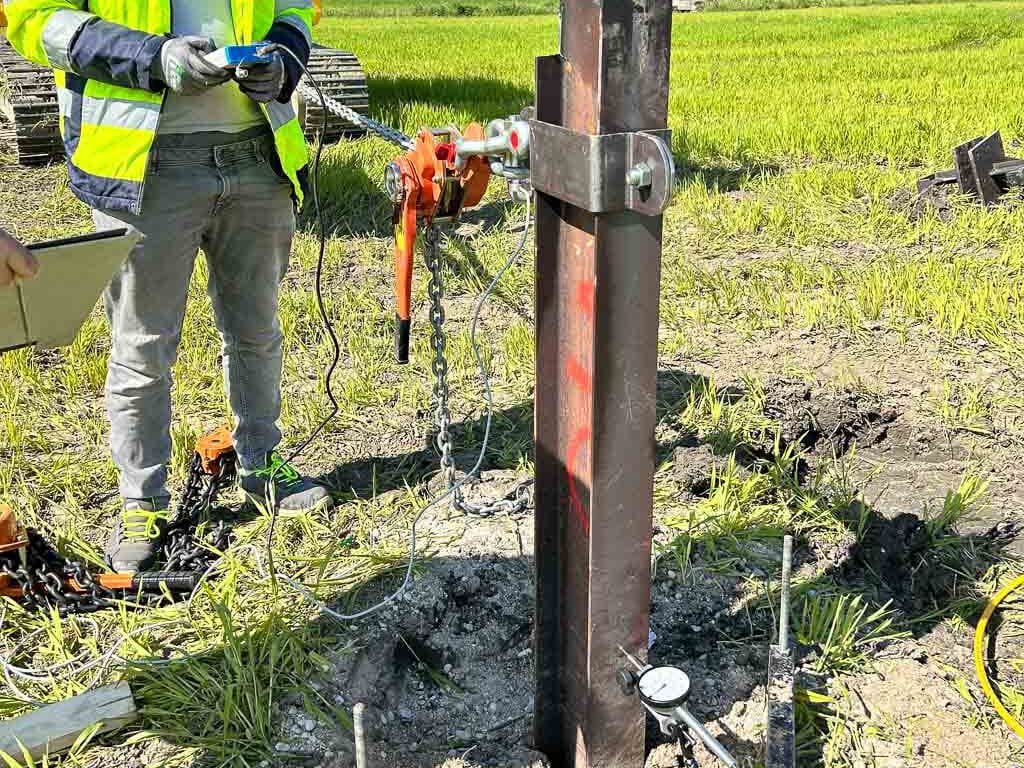

• Испытание на боковое растяжение: имитирует горизонтальные напряжения, такие как эффект ветрового паруса или боковое воздействие транспортных средств.

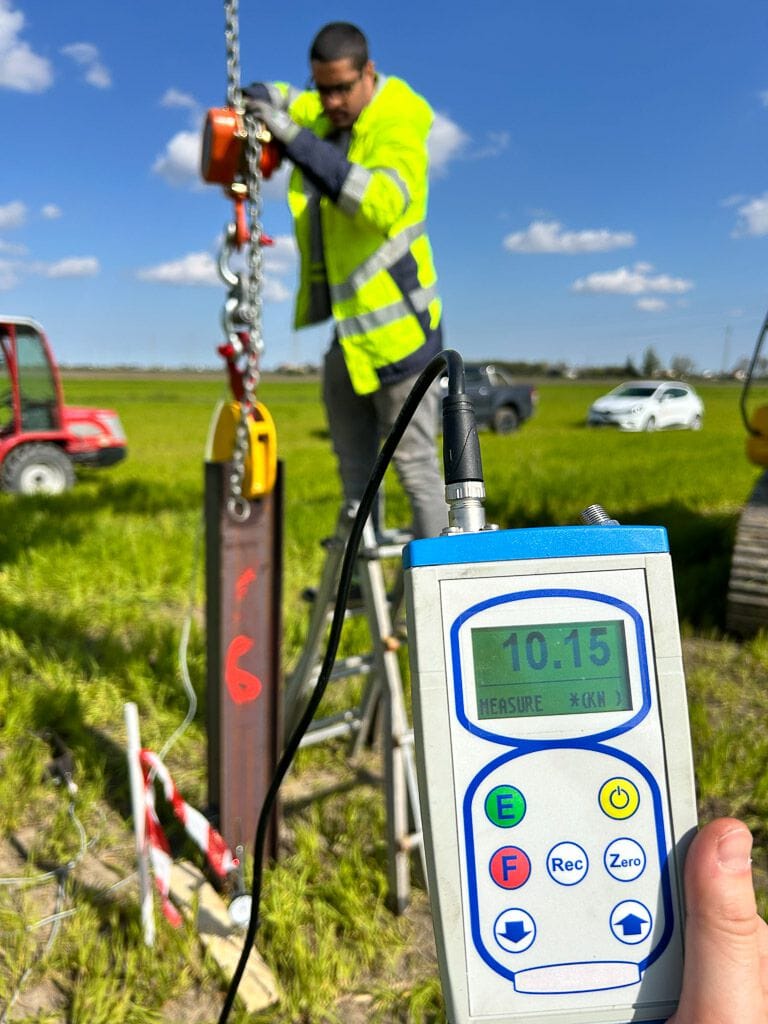

• Испытание на вертикальное растяжение: проверяет сопротивление смещению полюса от Земли.
  Эти испытания имеют решающее значение для обеспечения стабильности и безопасности как опорных конструкций солнечных панелей, так и опор дорожных барьеров (ограждений), проверки их надлежащего крепления к земле и устойчивости к естественным и динамическим нагрузкам, таким как ветер, снег и удары транспортных средств.

Услуги по обучению и оперативной
поддержке Novatest не ограничивается поставкой оборудования, но предлагает полный пакет услуг для обеспечения эффективности и безопасности полевых испытаний:

• техническая подготовка: теоретические и практические курсы для правильного использования оборудования и интерпретации собранных данных.
• Оперативная поддержка: помощь во время проведения испытаний, с опытным персоналом, доступным для консультаций на месте или удаленно.
• Обслуживание и калибровка: услуги периодической проверки и калибровки приборов для обеспечения точности измерений.

Благодаря этому комплексному подходу Novatest позиционирует себя как надежного партнера для компаний, занимающихся реализацией фотоэлектрических и агротехнических систем, предлагая передовые технические решения и постоянную и квалифицированную поддержку на местах.

Технические характеристики
состав системы POT Complete

• ручной рычажный насос, серб. 0,5 л
• фланцевое соединение манометра с быстроразъемным винтовым соединением 3/8"NPT F
• высокоточный цифровой манометр NVT700 в комплекте с коэффициентом калибровки со ссылкой LAT
• шланг" R8 "L=2mt в комплекте с быстроразъемными винтовыми соединениями 3/8" NPT M и защитными колпачками
• гидравлический цилиндр s / эффект, rit. пружинный, емкость 10 тонн, ход 50
• мм центезимальный аналоговый компаратор, ход 100 мм (*)
• держатель компаратора с магнитным основанием
• N.2 тусклые пластины. 28×28 см
• Н.2 изготовленных на заказ стальных гильзы для бокового испытания на растяжение
• N.2 винтовые скобы omega с трубчатым непрерывным кольцом
• инструментальная скоба 65 кн
• ручной одноканальный блок сбора данных
• 3-тонный рычажный подъемник (**)
• опорный штатив для позиционирования компаратор (или датчик смещения)
  () в качестве альтернативы аналоговому компаратору можно автоматизировать сбор данных с помощью блока управления NOVAlog, датчик перемещения потенциометра 100 мм и датчик давления. ( * ) В качестве альтернативы подъемнику можно использовать гидравлический тяговый цилиндр 5 тонн, ход 140 мм с рым-болтами и цепями.

Аксессуары

комплект для испытаний на сжатие

• гидравлический насос с резервуаром 0,5 л
• цифровой манометр
• соединительная трубка L=2 м
• гидравлический цилиндр одностороннего действия, пружинный возврат, емкость 10 тонн, ход 50 мм
• аналоговый компаратор ход 100 мм
• держатель насоса с магнитным основанием и опорным кронштейном

цифровая альтернатива:

• блок управления сбора данных NOVAlog
• преобразователь 100 мм
• датчик давления 0-700 бар

комплект для испытания на боковое растяжение

• N.2 стальные рубашки на заказ для профиля
• N.2 стандартные
• скобы инструментальная
• скоба одноканальный блок управления для считывания инструментальной скобы
• рычажный подъемник 3 тонны с цепями

гидравлическая альтернатива:

• тяговый цилиндр 5 тонн, ход 140 мм с рым-болтами и цепями
• гидравлический насос с резервуаром 0,5 л
• соединительная труба L=2 м с быстроразъемными муфтами 3/8 " NPT и заглушками аналогового

• компаратора ход 100 мм
• держатель компаратора с магнитным основанием и опорным кронштейном

цифровая альтернатива:

• блок сбора данных NOVAlog
• потенциометрический датчик смещения, ход 100 мм
• датчик давления 0-700 бар

комплект для испытаний на вертикальное растяжение

• механический захват для стального профиля
• Н.2 стандартные
• скобы инструментальная
• скоба одноканальный блок управления для считывания инструментальной скобы
• рычажный подъемник 3 тонны с цепями

гидравлическая альтернатива:

• тяговый цилиндр 5 тонн, ход 140 мм с рым-болтами и цепями
• гидравлический насос с резервуаром 0,5 л
• соединительная труба L=2 м с быстроразъемными муфтами 3/8 " NPT и заглушками

• 5 тонн, ход 140 мм с рым-болтами и цепями
• гидравлический насос с резервуаром 0,5 л
• соединительная трубка L=2 м с быстроразъемными соединителями 3/8 " NPT и защитными колпачками

цифровая альтернатива:

• блок управления сбора данных
• NOVAlog потенциометрический датчик смещения, ход 100 мм
• Датчик давления 0-700 бар
